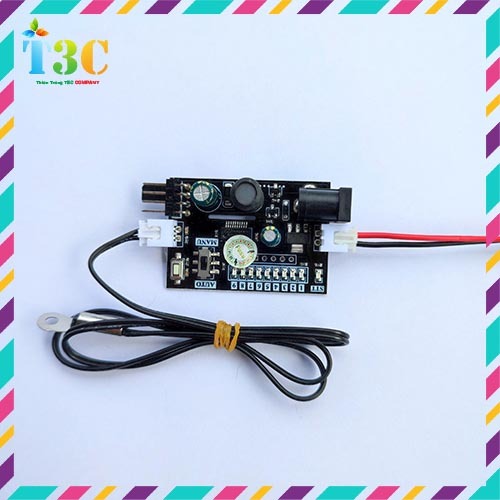

Mạch Điều Khiển Tốc Độ Quạt Theo Nhiệt Độ NTC PWM 5V – 12V 1A
Giá gốc là: 40,000 ₫.32,000 ₫Giá hiện tại là: 32,000 ₫.
| Xuất xứ | Việt Nam |
|---|---|
| Hạn bảo hành | 1 tháng |
| Loại bảo hành | Bảo hành nhà sản xuất |
| Địa chỉ tổ chức chịu trách nhiệm sản xuất | Đang cập nhật |
| Sản phẩm đặt theo yêu cầu | Không |
| Kích thước (dài x rộng x cao) | 6×4.2 |
| Tên tổ chức chịu trách nhiệm sản xuất | Điện Tử T3C |
QUÝ KHÁCH ĐẶT HÀNG QUA SHOPEE ĐỂ ĐƯỢC MIỄN PHÍ SHIP VÀ NHẬN ĐƯỢC NHIỀU ƯU ĐÃI KHUYỄN MÃI HƠN
⚠️⚠️⚠️ Phiên Bản V2 sẽ thay thế bản V1 từ Tháng 10/2024 ⚠️⚠️⚠️
❓❓❓ Bản V2 Có Thay Đổi Gì?
1️⃣ Bổ xung thêm lỗ định vị trên mạch
2️⃣ Thay thế linh kiện bằng linh kiện chất lượng cao hơn
3️⃣ Khắc phục và nâng cấp những lỗi ở bản V1

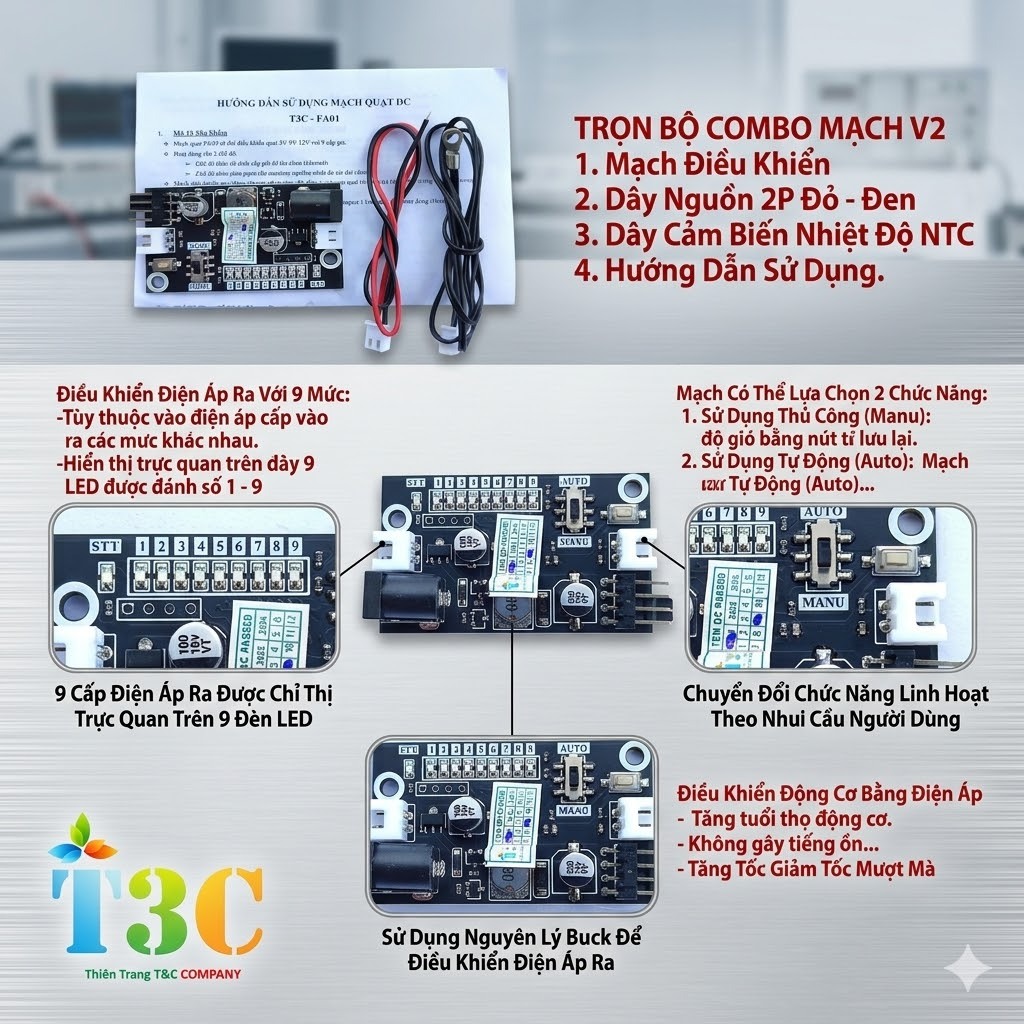

1.Mô Tả Sản Phẩm
Mạch quạt FA01 có thể điều khiển quạt 5V 9V 12V với 9 cấp gió.
Hoạt động với 2 chế độ:
Chế độ chạy cố định cấp gió đã lựa chọn (Manual).
Chế độ chạy tăng giảm cấp gió theo ngưỡng nhiệt độ cài đặt (Auto).

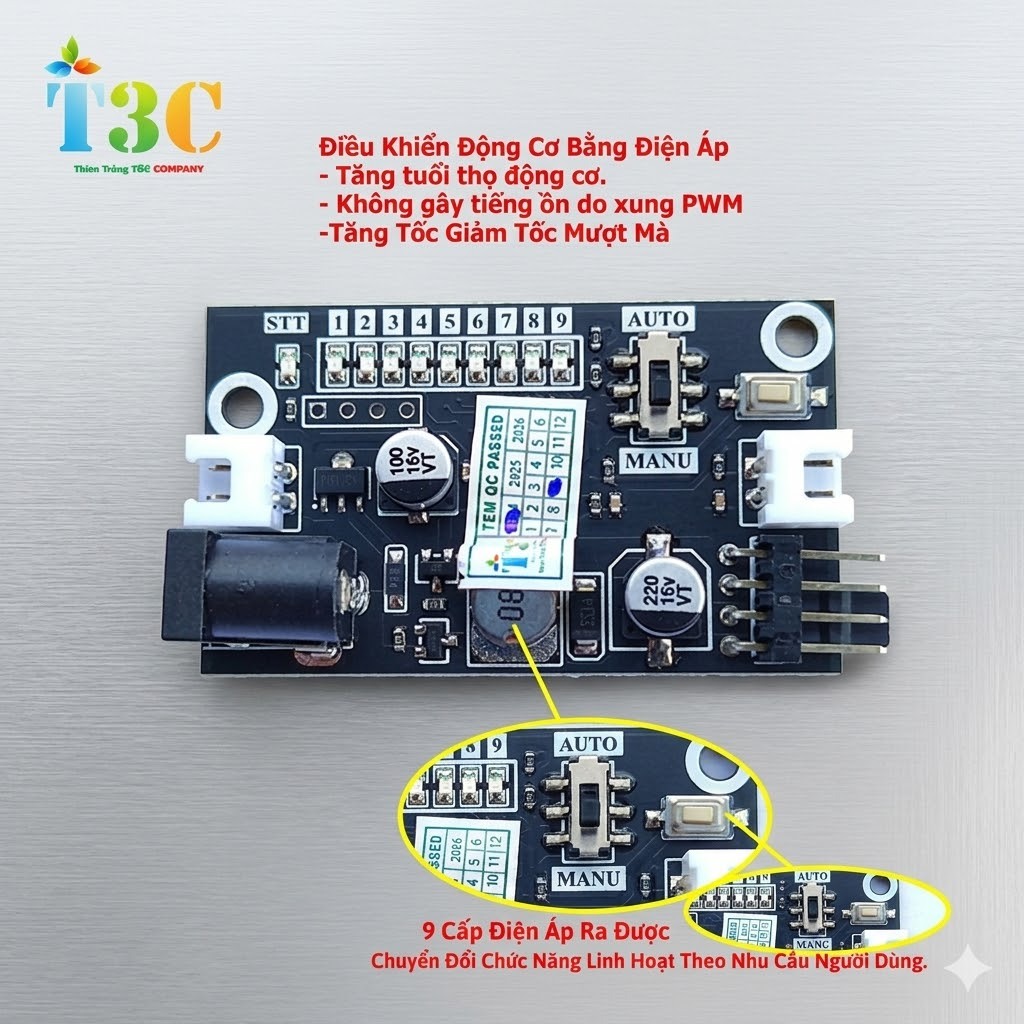

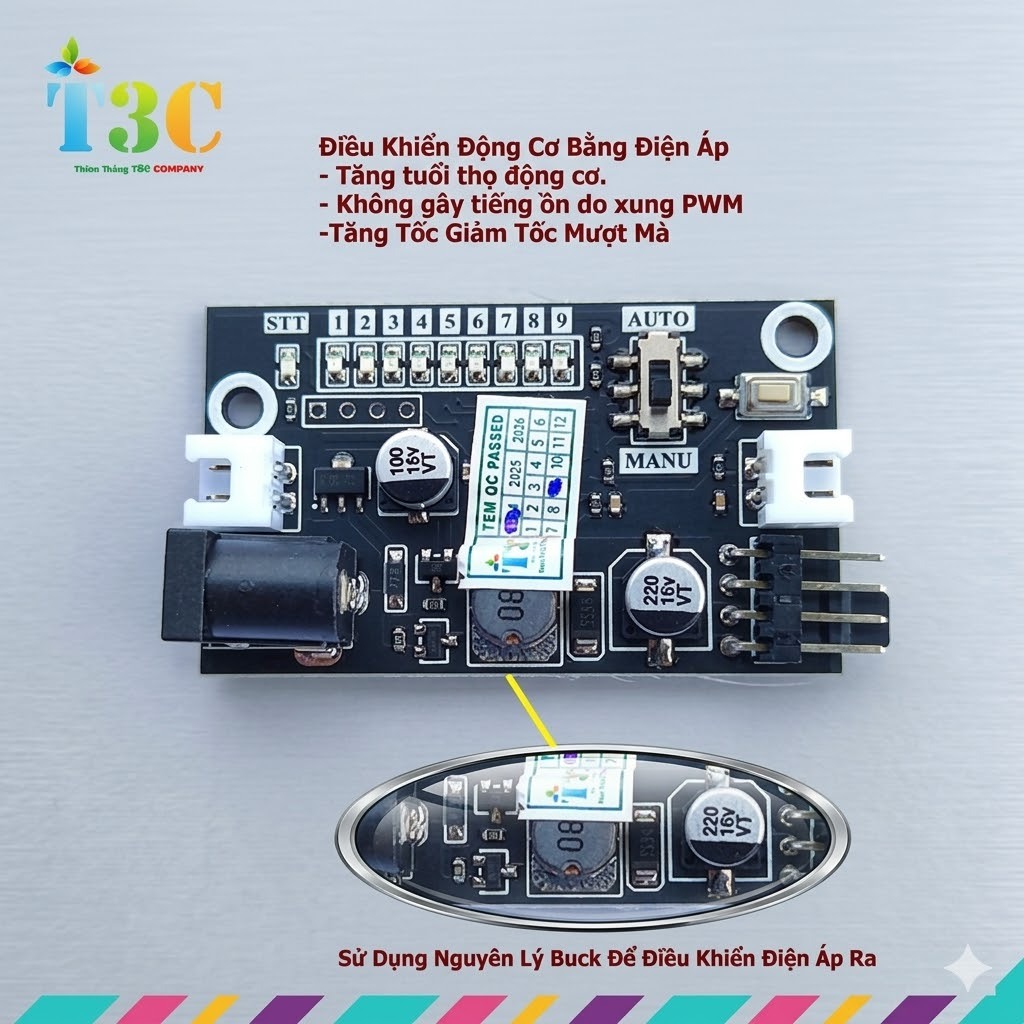

Mạch điều khiển quạt bằng phương pháp thay đổi điện áp sẽ giúp quạt bền hơn và không dây tiếng ồn như phương pháp PWM.

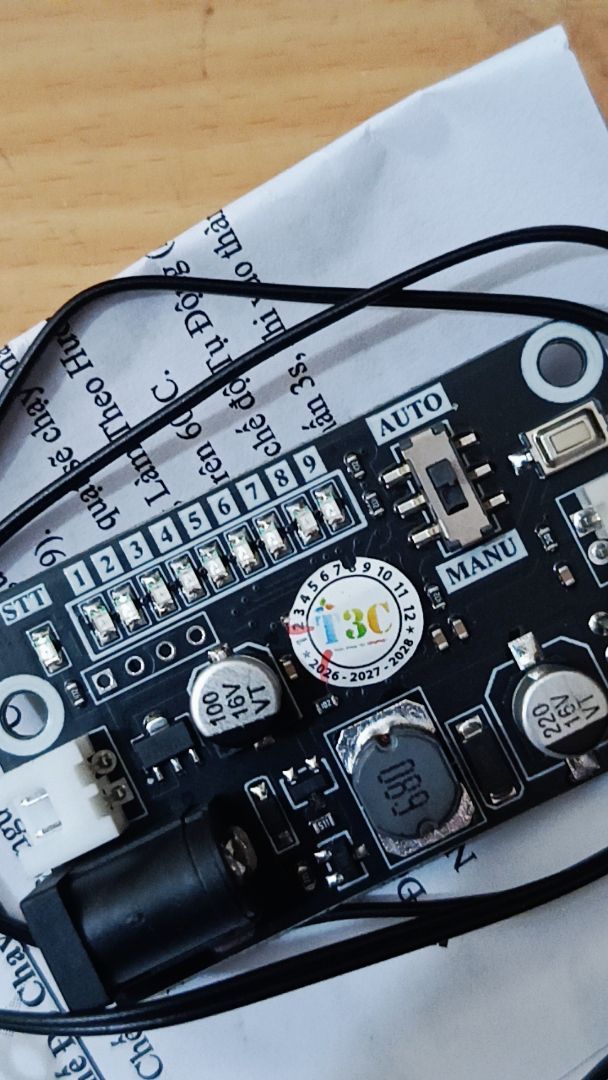

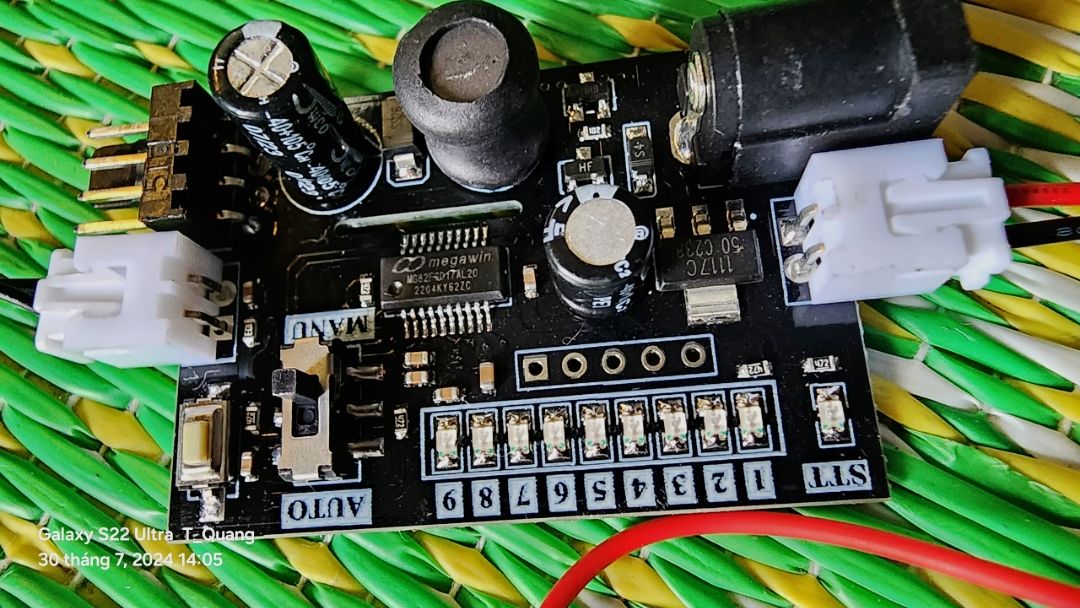

Mạch có Led biểu thị trạng thái: 9 led cấp độ gió (Màu xanh dương)và 1 led trạng thái hoạt động (Màu đỏ).
2. Thông Số Kỹ Thuật
Điện Áp Vào: 5V, 9V, 12V (tùy theo điện áp của quạt sử dụng)
Dòng Cấp Đầu Vào: 1A _ 1.5A

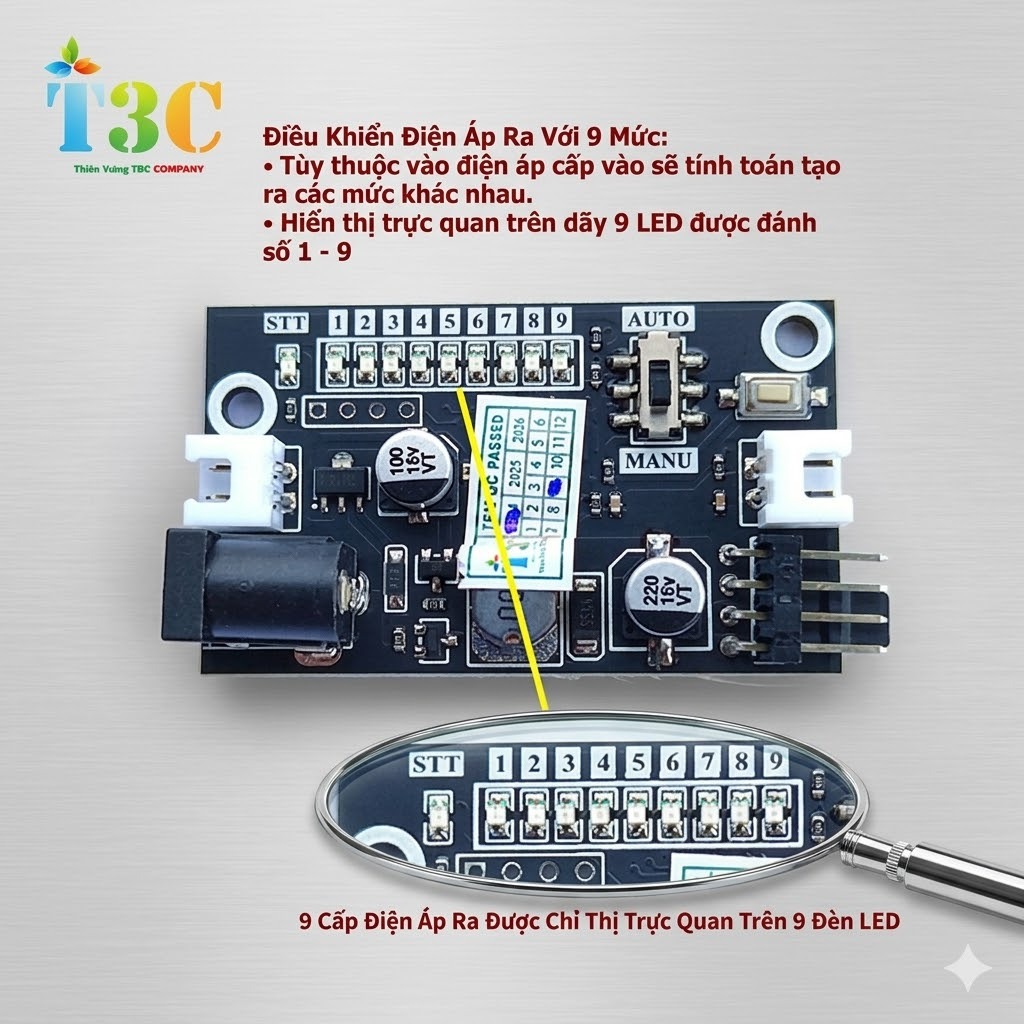

Điện Áp Ra: 9 cấp điện áp ra tùy thuộc vào điện áp cấp vào
Dòng Đầu Ra: Tối Đa 1.2A.
Quạt Sử Dụng: Quạt Fan 2 dây, Fan 3 dây, Fan 4 dây, Fan CPU.
Kích Thước Mạch: 6cm x 3.5cm.
3. Chế Độ Chạy Cố Định (Manual)
Người dùng phải gạt công tắc về chế độ này (MANU), LED STT sẽ tắt đi.
Người dùng lựa chọn chế độ chạy bằng nút nhấn trên mạch, mỗi lần nhấn sẽ tăng 1 cấp gió và được biểu thị bằng 9 LED xanh dương có đánh số từ 1 _ 9.
Mạch sẽ lưu lại lựa chọn cấp số sau mỗi lần nhấn nút.
4. Chế Độ Chạy Tự Đông Theo Nhiệt Độ (Auto)
Chế độ chạy theo ngưỡng nhiệt độ người dùng cài đặt ví dụ: 25oC đến 45oC
Khi ở ngưỡng 25oC trở xuống quạt sẽ tắt đi.
Khi nhiệt tăng lên trong ngưỡng 25oC đến dưới 45oC thì quạt tăng cấp số từ 1 đến 9, được hiển thị bời led xanh dương (đánh số từ 1_9).
Khi lớn hơn ngưỡng 45oC quạt sẽ chạy max tốc độ.
5. Một Số Lưu Ý
Không cấp ngược nguồn Dương và m vào cho mạch
Sử dụng đúng điện áp của quạt và không dùng quá 12V cho mạch
Cấp đúng chiều âm dương của quạt vào mạch, khi quạt không chạy vui lòng kiểm tra lại kết nối nguồn
Sử dụng đúng cảm biến nhiệt độ đi cùng sản phẩm,
Không sử dụng quá công suất của mạch, Vmax: 12V, Imax: 1.2A
Chế độ Auto hoạt động đúng khi người dùng cài đặt đúng hướng dẫn sử dụng.
Khi có vấn để cần hỗ trợ vui lòng liên hệ với bộ phận kỹ thuật để được hướng dẫn cụ thể.
6. VIDEO Hướng Dẫn Sử Dụng
_ Chế Độ Bằng Tay:
_ Chế Độ Tự Động:
*** QUY ĐỊNH BẢO HÀNH VÀ ĐỔI TRẢ ***
1. Hỗ trợ kiểm tra. Tất cả sản phẩm đều được test PASS trước khi đến tay khách hàng.
2. Shop chỉ xử lý các trường hợp thiếu hàng khi có video mở hộp.
3. Các trường hợp không may phát sinh về vấn đề kỹ thuật hỏng hóc vui lòng liên hệ shop để được hỗ trợ trong giờ hành chính.
4. Shop cam kết sản phẩm đúng như hình ảnh.
#fan#quattannhiet#dcfan#khongchenhietdo#tannhietcpu#tannhietmaytinh#pwm#dieukhientocdoquat#dieukhienquatdc
💬 Đánh giá từ khách hàng (30)
❓ Hỏi đáp
- Chưa có câu hỏi nào.
Sản phẩm tương tự
![mạch sạc và báo pin li-po, lithium 18650 .Cổng sạc Type-C[Dùng cho pin 3,7v]](https://shop50k.io.vn/wp-content/uploads/2026/07/mach-sac-va-bao-pin-li-po-lithium-18650-.Cong-sac-Type-CDung-cho-pin-37v-6a53d5b716e3d-247x296.jpg)
![[COD] Mạch sạc pin tự ngắt thông minh 21V, công nghệ 3 MOSFET, thay thế linh kiện pin 10 cell, an toàn và bền bỉ.](https://shop50k.io.vn/wp-content/uploads/2026/07/COD-Mach-sac-pin-tu-ngat-thong-minh-21V-cong-nghe-3-MOSFET-thay-the-linh-kien-pin-10-cell-an-toan-va-ben-bi.-6a53d58e2fef0-247x296.jpg)
![[Combo 50] Điện Trở 5 Vòng Màu 1/4W Sai Số 1% , 0.25W 4 Vòng Màu 5% Trị Số Từ 0 Ohm đến 10M Ôm Resistor Dây R Chuẩn](https://shop50k.io.vn/wp-content/uploads/2026/07/Combo-50-Dien-Tro-5-Vong-Mau-14W-Sai-So-1-0.25W-4-Vong-Mau-5-Tri-So-Tu-0-Ohm-den-10M-Om-Resistor-Day-R-Chuan-6a53d36bde213-247x296.jpg)
![[ HÀN SẴN ] Bộ lắp ráp quạt mini dùng pin AA – motor 130|140|300 – Giảm Tốc - Pin, đồ chơi giáo dục STEM STEAM, YG010](https://shop50k.io.vn/wp-content/uploads/2026/07/HAN-SAN-Bo-lap-rap-quat-mini-dung-pin-AA-–-motor-130140300-–-Giam-Toc-Pin-do-choi-giao-duc-STEM-STEAM-YG010-6a53d8bd04204-247x296.jpg)

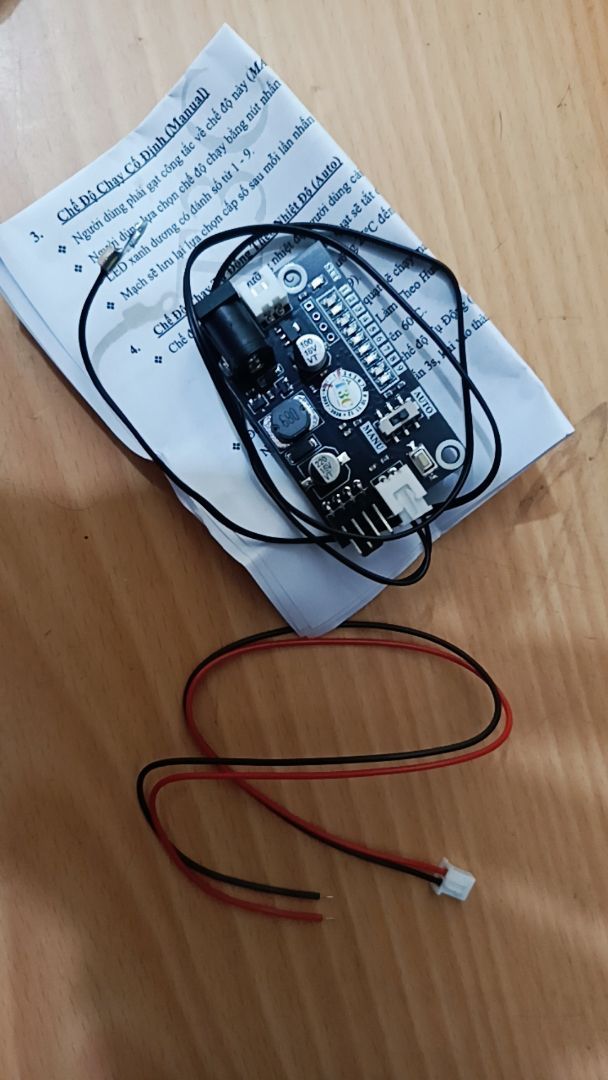

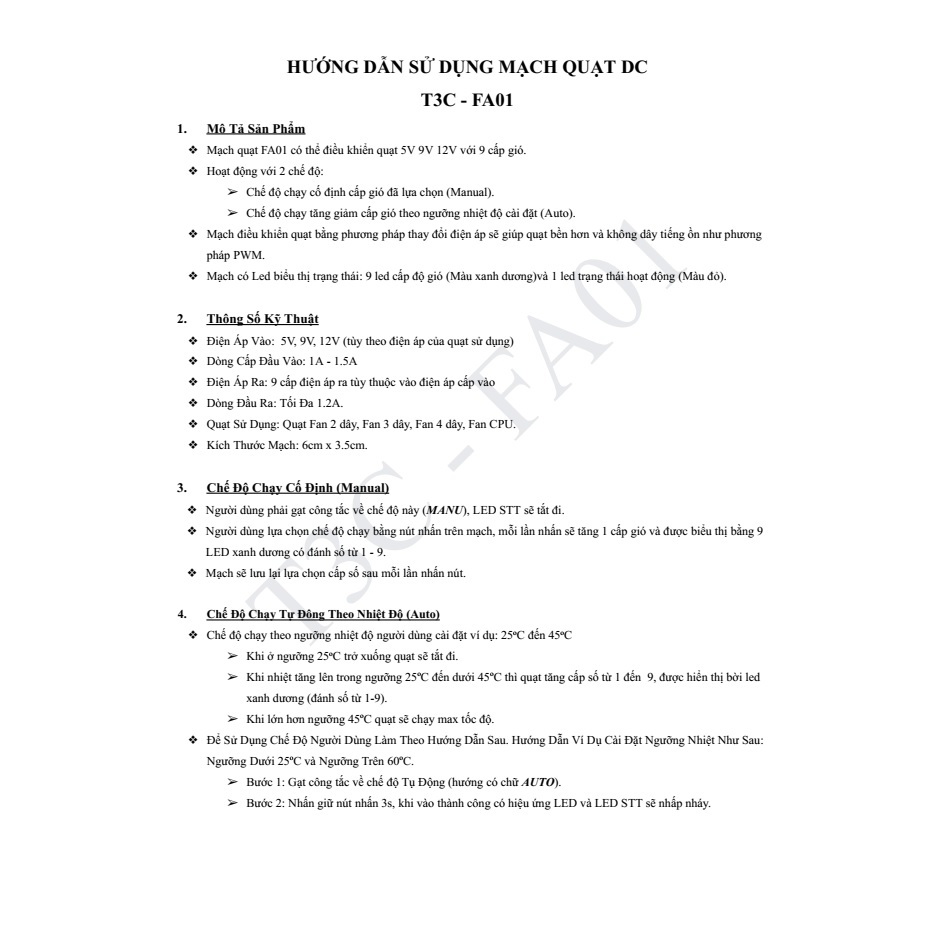

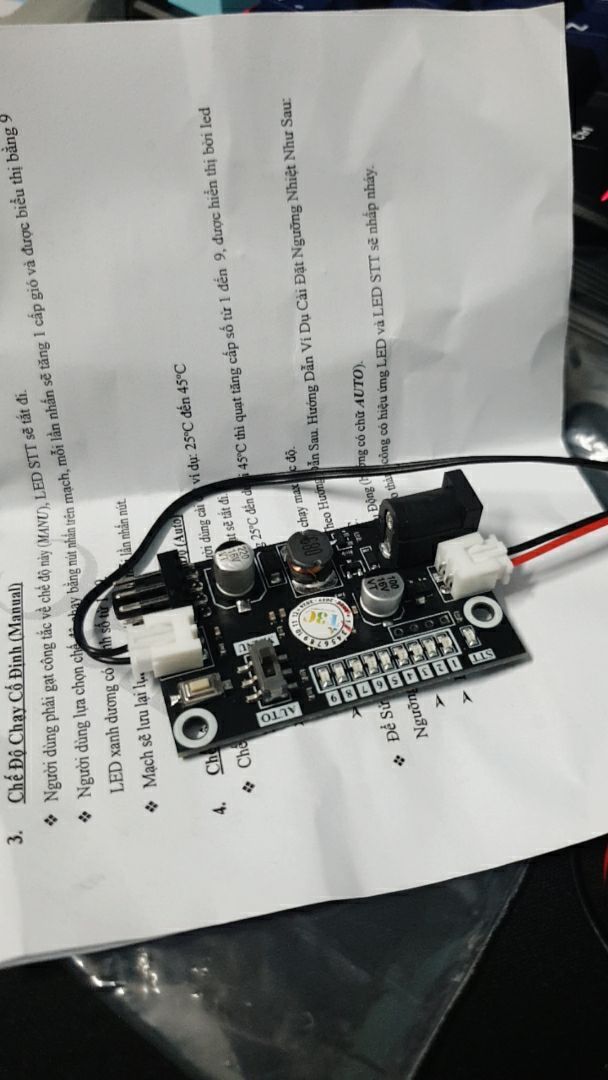

Shop rất cẩn thận khi gửi kèm cả giấy hướng dẫn dụng. Mạch điện dễ thao tác
Lắp vào chạy ngon lành. Mạch chú thích đầy đủ.
tính năng hay, tiện dụng. nhưng mạch sẽ chắc sẽ không sử dụng được với động cơ lớn
Sản phẩm nhận đúng mô tả như hình ảnh, giao hàng nhanh, đóng gói cẩn thận, đủ chức năng
Hàng đúng như mô tả đủ số lượng và chất lượng tương đương với giá trị của sản phẩm . Ủng hộ lần sau nếu có nhu cầu .
Hình ảnh và video chỉ mang tc nhận xu. Hàng nhận được như mô tả, tặng shop 5 sao
Đúng với mô tả:ok
Chất lượng sản phẩm:ok

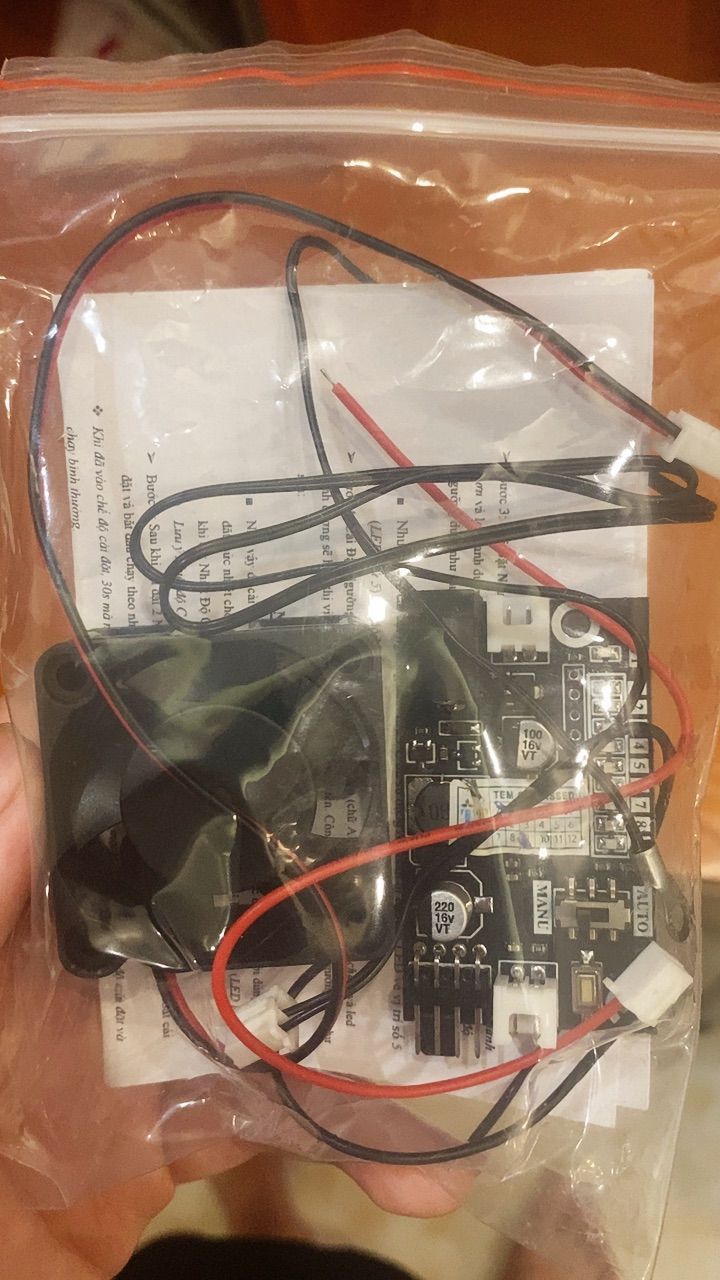

Hàng đẹp như quảng cáo, đầy đủ jack cắm, tờ hướng dẫn chi tiết
Sản phẩm chất lượng tốt, dùng rất ổn định, bền bỉ theo thời gian. Đóng gói cẩn thận, giao hàng nhanh chóng, shop hỗ trợ nhiệt tình. Giá cả hợp lý so với chất lượng, mình hài lòng lắm và sẽ tiếp tục ủng hộ. Đánh giá 5 sao đầy đủ, recommend cho mọi người mua nhé!
Sản phẩm đúng như mô tả
Shop gởi hàng nhanh
Shipper thân thiện
Hình ảnh mang tính chất nh x…
sản phẩm tuyệt khắc phục được fan chạy nhanh không kiểm soát
Chất lượng:tốt
Tính năng:tốt

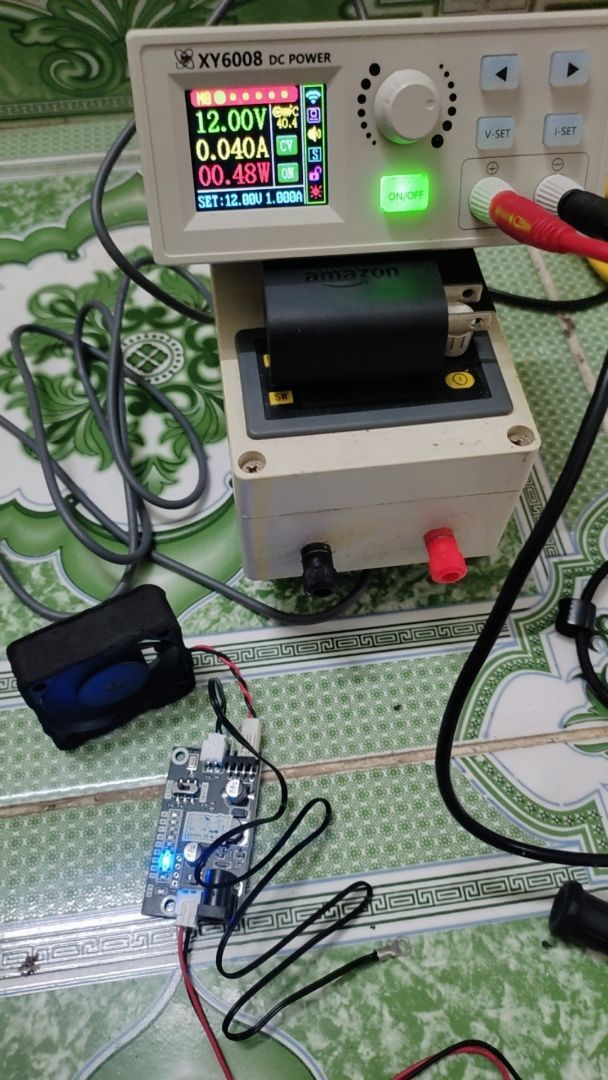

Test thử thì thấy OK. Hi vọng xài trong thời gian dài vẫn ổn định. Nếu có jack cắm quạt nữa thì tốt😂
Đúng với mô tả:hoatk động tốt
Chất lượng sản phẩm:gút

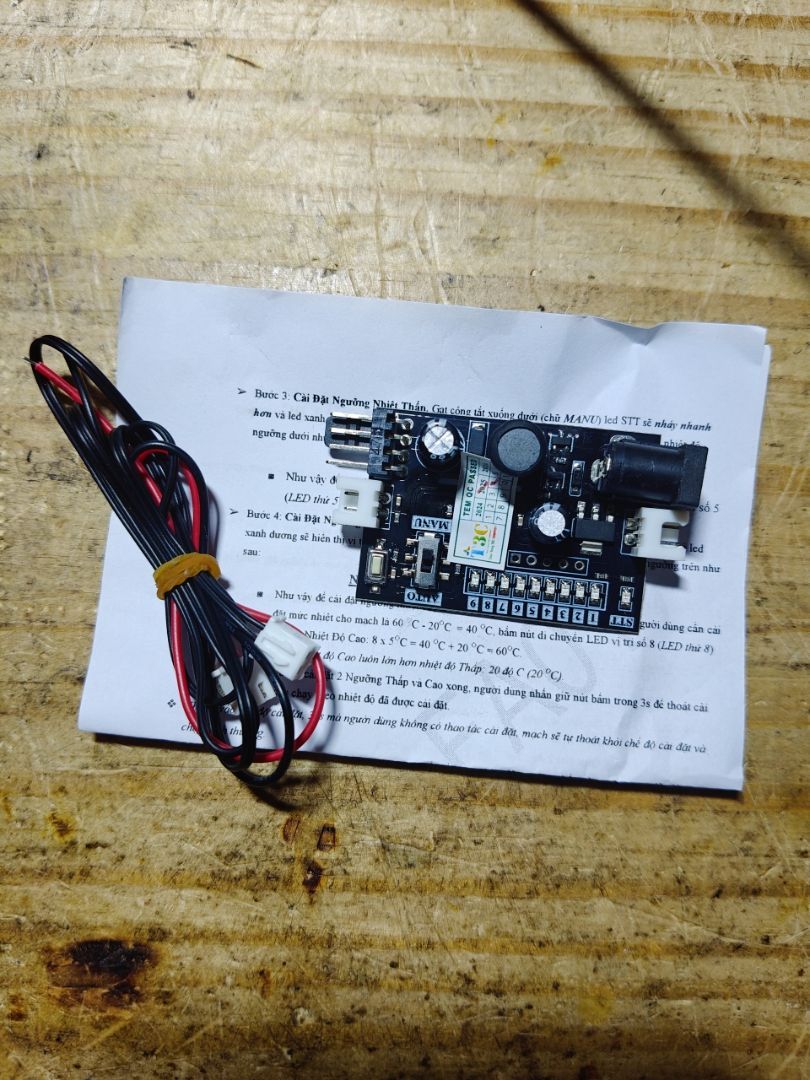

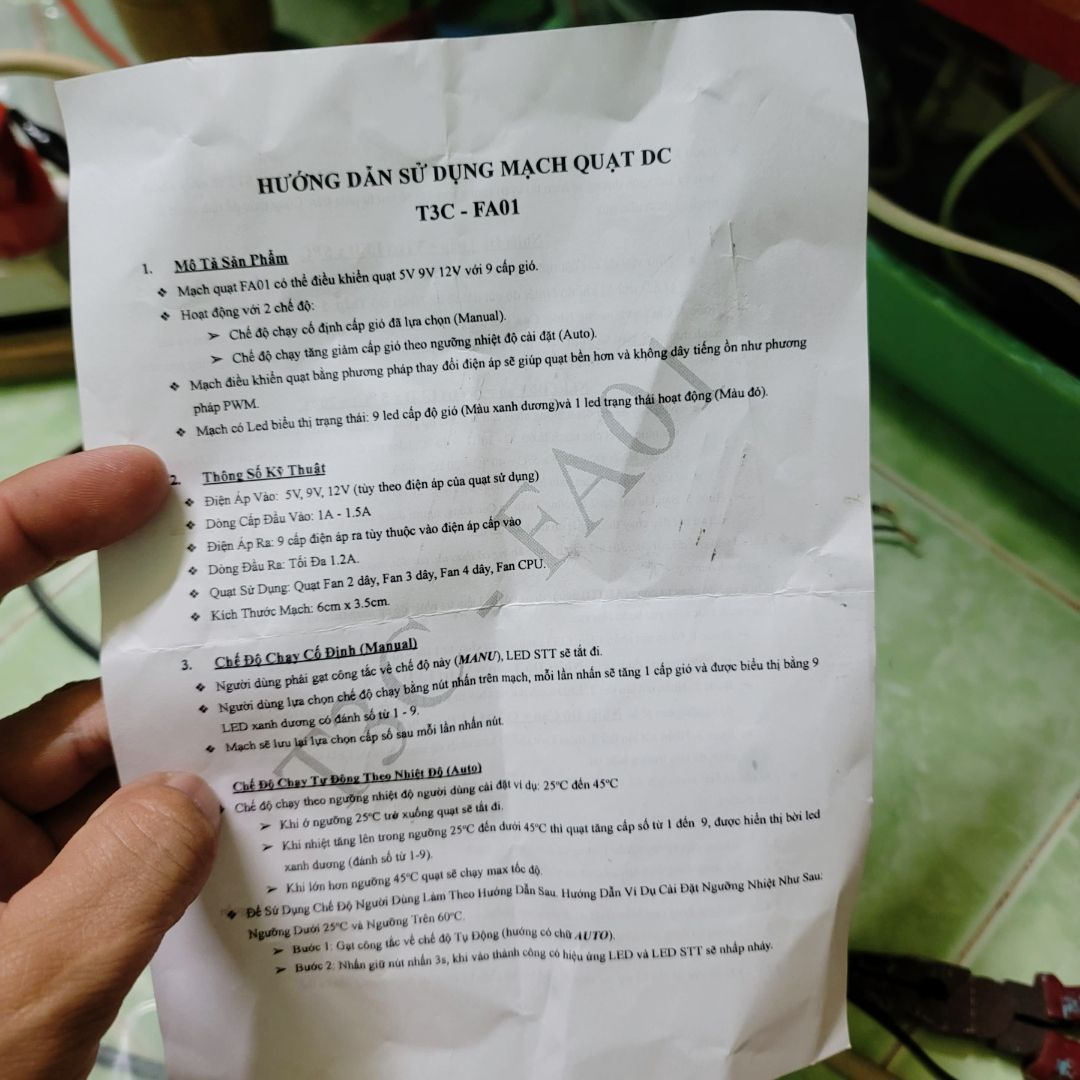

Ship có tờ giấy hướng dẫn chu đáo. Đầy đủ. Like 5 sao
