Bảng Mạch Điều Khiển Sạc Pin Năng Lượng Mặt Trời 160a Có Công Tắc Bật / Tắt Tự Động Cho Đèn Đường

Các tính năng:
1.Sử dụng chất liệu cao cấp với chất lượng đảm bảo
2.Hiệu suất hiệu quả và ổn định, tuổi thọ làm việc lâu dài
3.Kích thước nhỏ và vẻ ngoài tinh tế
4.Dòng điện không đổi đầu ra khoảng 160ma, chỉ thích hợp để trang trí cảnh quan và chiếu sáng đơn giản
5.Phạm vi ứng dụng: Đèn chiếu cỏ chạy bằng năng lượng mặt trời, đèn cảnh quan, đèn sân trong, đèn đường, đèn đường nhỏ, chuỗi đèn màu và các thiết bị chiếu sáng công suất thấp khác

Thông số:

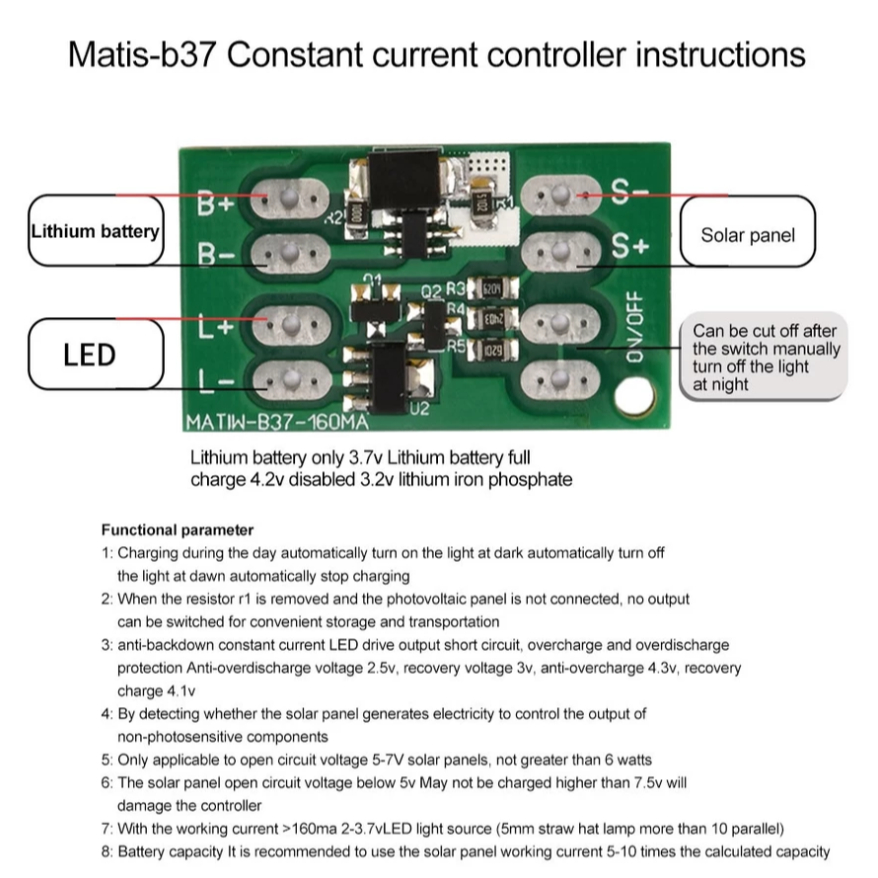

Trình tự đấu dây:
Đèn LED kết nối 1: L + L
Chú ý. Phân biệt giữa dòng điện làm việc tích cực và âm và LED.
2: B + B – Trước khi kết nối với pin, hãy nhớ đo điện áp pin từ 3.5V-4.2V trước khi kết nối. Nghiêm cấm kết nối ngược cực dương và cực âm của pin.
3: Kết nối pin và đèn LED cho biết kết nối là chính xác. Nếu nó không sáng, vui lòng ngắt kết nối pin kịp thời để kiểm tra xem điện áp pin, đèn LED và pin + – có được kết nối theo hướng ngược lại hay không
4: S + S – Sau khi kết nối với bảng điều khiển năng lượng mặt trời, đèn trên bảng điều khiển năng lượng mặt trời sẽ tắt khi có đèn và đèn sáng khi không có đèn.

Các biện pháp phòng ngừa:
1: Chỉ có thể sử dụng tấm pin mặt trời 5-7V và các tấm pin mặt trời có công suất lớn hơn 7,5V và 8W bị cấm.
2: Pin Lithium + – cực bị nghiêm cấm kết nối ngược lại. Vui lòng đo và kết nối chúng, nếu không có thể làm hỏng bộ điều khiển.
3: Chỉ sử dụng pin liti 3.7V 4.2 hoặc 4.3V được sạc đầy danh nghĩa.
Không thể sử dụng pin Lithium iron phosphate 4: 3.2V.
5: Chú ý đến việc chống thấm và cách nhiệt.
6: Đèn LED không thể được điều khiển bằng điện áp tăng.

Loại 2 chịu dòng tải hết công suất thử nghiệm nên đến 120A dòng liên tục 60A do nhà máy cung cấp
điện áp hoạt động từ 3-24v. điện áp đánh thủng là 30v. công suất tiêu tán 50w tại nhiệt độ 25độ c

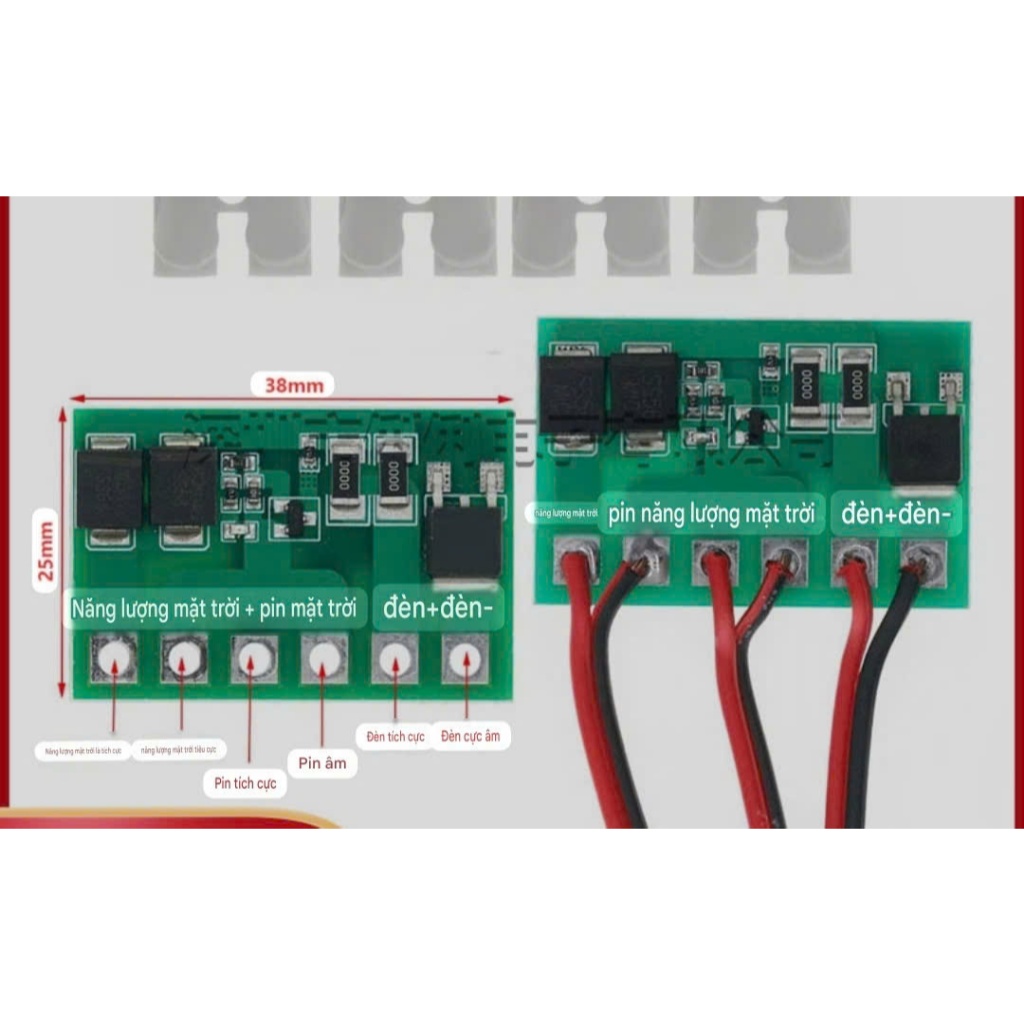

Để ngửa mặt nên tính từ trái qua phải
2 chân đầu là nguôn pin năng lượng mặt trời . – 2 chân sau là pin litium, ắc quy, 2 chân sau là đèn
Nguyên tắc khi có điện áp từ tấm pin xuống thì đèn tắt. khi không có điệ thì công tắc đèn bật.
